Arduino 數位輸出輸入教學｜以 LM393 光敏模組為例

前言

在前兩篇中，你已經學會讓 Arduino 成功連線、上傳程式，並控制板載 LED 閃爍。這一篇要更進一步，讓 Arduino 不只是「發出訊號」，而能「讀懂環境變化」。

我們會使用 LM393 光敏模組 這個常見的入門感測器，學習如何讓 Arduino 讀取明暗變化（數位輸入），並控制 LED 反應（數位輸出）。這個過程會用到兩個非常重要的函式：digitalRead() 與 digitalWrite()。

完成本篇後，你將能：

• 理解數位輸入與輸出的原理（HIGH／LOW 電位代表什麼）。
• 正確接線並操作 LM393 光敏模組。
• 撰寫程式讓 LED 自動亮起或熄滅。
• 為後續感測器與自動控制專案打下基礎。

文章內容目錄

Arduino 的數位輸入與輸出是什麼

LM393 光敏模組介紹與接線方式

Arduino 程式範例：LM393光敏模組讀取光線並控制LED

常見錯誤排查（快速表）

延伸應用與實作建議

結論與延伸閱讀

Arduino 的數位輸入與輸出是什麼

在 Arduino 的世界裡，所有「互動」都從這兩件事開始：

輸入（Input）代表「接收訊號」，例如按鈕被按下、光線變亮。

輸出（Output）代表「發送訊號」。例如讓燈亮、蜂鳴器響、馬達轉。

這是感測器與控制元件之間的語言，幾乎每個專案都會用到。

可以想成 Arduino 是一個「判斷盒」，外界把訊號丟進來（輸入）→ Arduino 判斷 → 再把指令送出去（輸出）。而這就是每個感測器專案的基本流程。

一、數位腳位與 HIGH／LOW 電位概念

Arduino 的板子上有一排「Digital」字樣的接腳，這些就是數位腳位（Digital Pins）。就像一排「可以自己開關的插座」。
每個腳位都能做兩件事：

• 當 輸出孔（Output） → 發出電訊號，控制外部裝置（像是讓 LED 亮）。
• 當 輸入孔（Input） → 接收外界訊號（像是讀取按鍵或感測器的狀態）。

而數位腳位只認得兩種狀態：

• HIGH（高電位）：有電，通常是 5V（或 3.3V）。
• LOW（低電位）：沒電，通常是 0V。

數位腳位是 Arduino 跟外界溝通的「開關孔」，可以選擇「自己發電」（輸出）或「去感應」（輸入）。

小提醒：數位腳位只有兩種狀態：「0＝沒電」「1＝有電」。跟它不同，類比腳位可以量到「中間程度」的強弱，會用數字表示（0～1023）。你看到的 512 就是「大約一半強度」，768 則是「比一半再強一些」。本篇主要介紹數位開／關；類比「強弱多少」的細節，我們會在後續章節再完整補充。

二、digitalRead() 與 digitalWrite() 是什麼？

當你要讓 Arduino 操作這些腳位時，就會用到兩個最基本的指令：

digitalRead() 與 digitalWrite()

簡單的來說可以這樣記

digitalRead() 是「耳朵」，用來聽訊號 = 我接收訊號（感受世界）
digitalWrite() 是「手」，用來執行動作 = 我發出訊號（控制別人）

三、digitalRead() 與 digitalWrite() 的用途與差別

而這兩個指令要搭配 pinMode() 使用。先用 pinMode(pin, OUTPUT) 或 pinMode(pin, INPUT) 指定腳位方向，
再依用途選擇讀或寫。告訴 Arduino 這個腳位是要「讀」還是「寫」：

四、Arduino 的數位輸入與輸出流程怎麼運作？

Arduino 先「聽」外界（read），再「想」要不要動作（if 判斷），最後「做」出反應（write）。
整個過程是一個訊號進出循環（Input → Process → Output）。

 可以從以下步驟想像訊號流動的方向：

五、實際應用：LED、按鍵、感測器控制

舉三個常見的例子：

1. LED 控制（數位輸出）
   　digitalWrite(13, HIGH); → LED 亮
   　digitalWrite(13, LOW); → LED 滅



2. 按鍵偵測（數位輸入）
   　if (digitalRead(2) == HIGH) → 代表按鍵被按下



3. 感測器（如 LM393 光敏模組）
   　if (digitalRead(3) == LOW) → 偵測到光線變亮

把 Arduino 當成一個「判斷盒」的概念後，就可以執行：
輸入訊號（光、聲、溫度） → 經過程式判斷 → 執行對應輸出（亮燈、發聲、轉動）。

理解了數位腳位的概念後，接下來我們就用 LM393 光敏模組 來實際操作一次， Arduino 如何透過「數位輸入」讀取光線變化，並用「數位輸出」控制 LED 反應，讓抽象的「輸入與輸出」變成可以親眼看到的互動結果。

LM393 光敏模組介紹與接線方式

LM393 光敏模組是一個常見的光線感測器模組，能根據環境明暗變化，輸出「有電（HIGH）」或「沒電（LOW）」的訊號給 Arduino。
它的特點是已內建比較器電路，不需要自己處理複雜的電壓判斷，非常適合初學者。

延伸閱讀：比較器（Comparator）是一種用來比較兩個電壓高低的電路。當感測端的電壓高於設定的參考電壓時，輸出 HIGH；反之則輸出 LOW。LM393 模組就是利用這個原理，將光敏電阻感測到的亮度變化轉換成「亮」或「暗」兩種數位訊號給 Arduino。

一、LM393 模組工作原理與比較器輸出

LM393 模組組成

這個模組主要由三個部分組成：

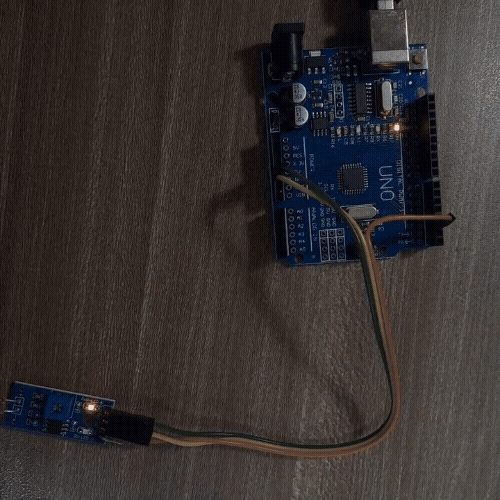

// LM393 光敏模組 x LED 控制範例
const int sensorPin = 2;     // DO 腳接 D2 (輸入腳)
const int ledPin = 13;      // LED 接 D13 (輸出腳)
void setup() {
    pinMode(sensorPin, INPUT); // 宣告感測器為輸入
    pinMode(ledPin, OUTPUT);   // 宣告 LED 為輸出
}
void loop() {
    int sensorValue = digitalRead(sensorPin); // 讀取感測器狀態
    if (sensorValue == HIGH) {
        digitalWrite(ledPin, HIGH);  // 光線亮 -> LED 亮
    } else {
        digitalWrite(ledPin, LOW);   // 光線暗 -> LED 滅
    }
}

const int sensorPin = 2;
const int ledPin = 13;
void setup() {
    pinMode(sensorPin, INPUT);
    pinMode(ledPin, OUTPUT);
    Serial.begin(9600);   // 開啟序列埠監控, 鮑率設定為 9600
}
void loop() {
    int sensorValue = digitalRead(sensorPin);
    Serial.print("感測器狀態 : ");
    Serial.println(sensorValue); // 顯示 0 (LOW) 或 1 (HIGH)
    if (sensorValue == HIGH) {
        digitalWrite(ledPin, HIGH);
    } else {
        digitalWrite(ledPin, LOW);
    }
    delay(200); // 每 0.2 秒更新一次
}

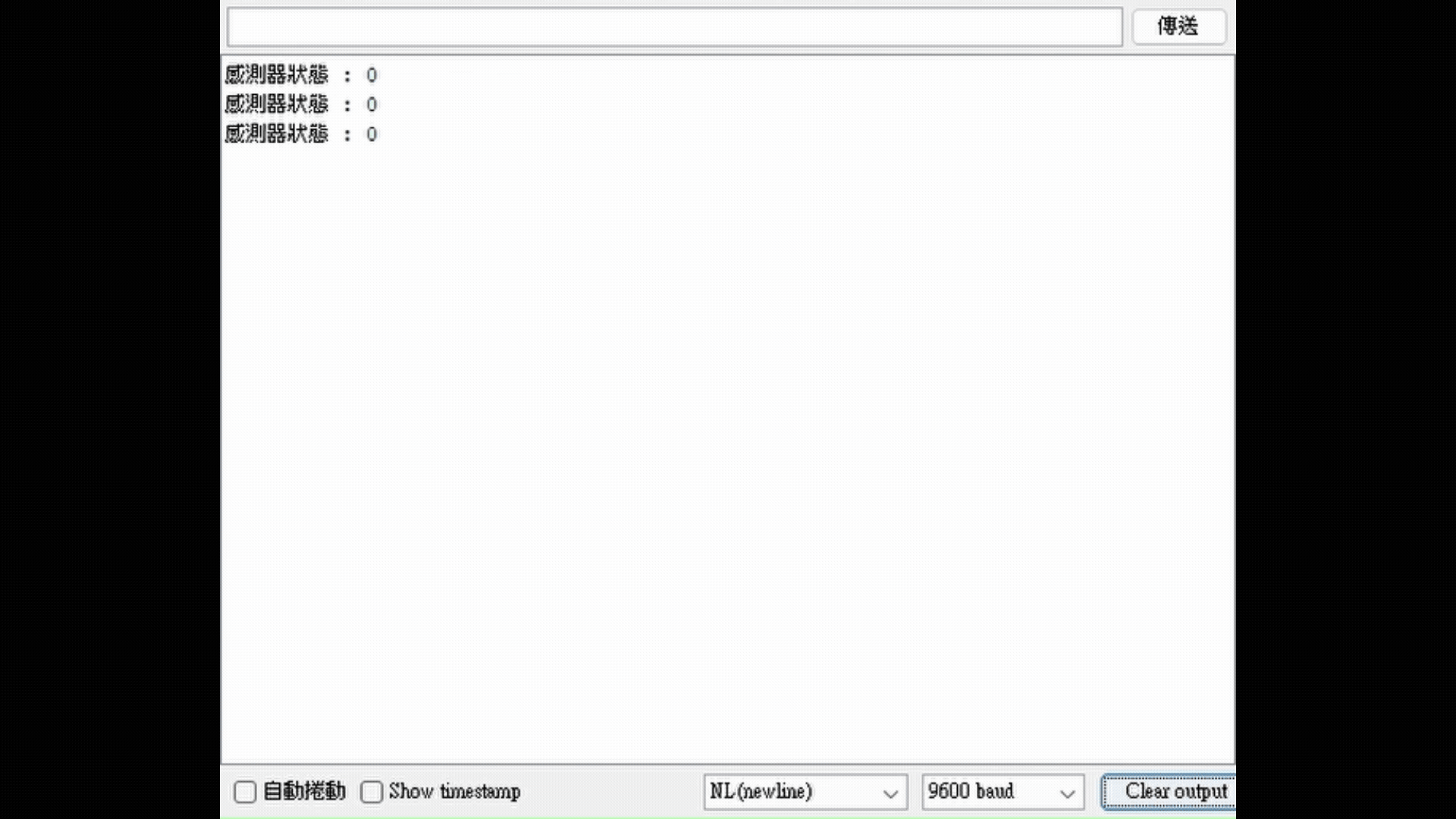

觀察結果

在 工具 → 序列監控視窗 開啟後，會看到輸出 0 或 1。

1 代表模組輸出 HIGH（亮），0 代表輸出 LOW（暗）。這樣可以更容易判斷模組反應是否正確。

三、進階：設定臨界值或反向輸出

不同品牌的 LM393 模組在亮／暗判斷上可能反向，若你想在「訊號為LOW時亮燈」而不是「訊號為HIGH時亮燈」，只要在判斷式裡反轉條件即可：

if (sensorValue == LOW) {
    digitalWrite(ledPin, HIGH); // 光線暗 → LED 亮
} else {
    digitalWrite(ledPin, LOW);  // 光線亮 → LED 滅
}

可調整電位器

若反應不靈敏或觸發太頻繁，轉動模組上的藍色電位器可改變亮度判斷臨界值。
順時針轉 → 提高靈敏度；逆時針轉 → 降低靈敏度（依模組設計略有差異）。

四、本段落結論

這三個階段的練習中，你會循序理解整個 Arduino 的輸入與輸出流程。

• digitalRead() 負責接收感測器訊號（HIGH／LOW），讓 Arduino 知道外界狀態。
• digitalWrite() 負責輸出控制指令，讓 LED 亮或滅。
• LM393 模組的判斷邏輯可以在程式中反轉，或透過電位器微調靈敏度。

學習重點回顧：
第 1 階段學會「讓它動起來」；
第 2 階段看懂「它在讀什麼」；
第 3 階段則能「控制它怎麼反應」。

完整流程：光線變化 → LM393 DO 輸出 HIGH/LOW → Arduino 讀取 → 判斷 → LED 亮或滅。

常見錯誤排查（快速表）

在實際操作 LM393 光敏模組時，若 LED 沒反應或讀值異常，通常不是模組壞掉，而是幾個常見的接線或設定問題。
以下整理出最容易踩到的三類狀況與對應檢查方向。

當你遇到Arduino 專案有問題時，我們會建議先從「電」與「線」開始排查。

所以如果不確定問題來自程式還是接線，可以先上傳 Blink 範例測試板子，再用 Serial Monitor 檢查感測值是否有變化。

延伸應用與實作建議

把「讀 → 判斷 → 寫」用在更多元件上，就能做出更多小專案。下面列三個延伸方向，範例可以沿用本篇接線（DO→D2、LED→D13），只需要多接 1–2 個元件即可上手。

一、光控蜂鳴器（環境過暗提醒）

• 目標： 當環境變暗時自動鳴叫提醒，恢復明亮時停止。
• 硬體：被動蜂鳴器（或主動蜂鳴器）接到 D8、與 Arduino 共地。
• 程式重點：暗→鳴叫、亮→安靜。

// LM393 : D0→D2 ; Buzzer(主動)→D8
const int sensorPin = 2;
const int buzzerPin = 8;
void setup() {
    pinMode(sensorPin, INPUT);
    pinMode(buzzerPin, OUTPUT);
}
void loop() {
    bool isDark = (digitalRead(sensorPin) == LOW); // 若你的模組相反，改成 == HIGH
    digitalWrite(buzzerPin, isDark ? HIGH : LOW);
}

這段程式碼加入了一個新的硬體元件：蜂鳴器 (Buzzer)。

並且把蜂鳴器連接到 buzzerPin (設定為 D8)，控制的對象從 ledPin 改成了 buzzerPin：當光線暗 (LOW) 時，蜂鳴器會響起 (HIGH)。

小提醒：主動蜂鳴器可直接 HIGH/LOW 控制；被動蜂鳴器可改用 tone(buzzerPin, 2000); noTone(buzzerPin);。

二、閃爍的警示燈光

• 目標：當條件觸發時(過暗)，則警示LED持續保持閃爍用以提示。
• 硬體：把 LED + 330Ω 電阻後接地。
• 程式重點：當 digitalWrite() 不再只是只能做單純的開關動作，也可以是閃爍的效果。

// LM393 : D0 → D2 (輸入)
// LED : → D9
const int sensorPin = 2;
const int ledPin = 9;
const int ledFreq = 10; // 閃爍頻率(毫秒)
void setup() {
    pinMode(sensorPin, INPUT);      // 感測器輸入
    pinMode(ledPin, OUTPUT); // LED PWM 輸出
}
void loop() {
    // LOW=暗、HIGH=亮 (若相反, 改判斷式或調電位器)
    if (digitalRead(sensorPin) == LOW) {
       // 暗 → 閃爍，可以透過更改閃爍頻率參數變更閃爍的頻率
       digitalWrite(ledPin, HIGH);
       delay(ledFreq);
       digitalWrite(ledPin, LOW);
       delay(ledFreq);
    } else {
        // 亮 → 停止
        digitalWrite(ledPin, LOW);
    }
}

三、與超音波避障邏輯結合（情境判斷）

• 目標：同時考量「光線」與「距離」兩種條件，例如「暗」且「太近」才啟動警示。
• 硬體：加上 HC-SR04（Trig→D9，Echo→D10；注意與上例 PWM 腳位錯開）。
• 程式重點：多條件 if 判斷，形成「情境規則」。

// 雙模件：LM393(光) + HC-SR04 (距離)
const int sensorPin = 2;      // LM393 D0 → D2
const int trigPin = 9;       // HC-SR04 Trig → D9
const int echoPin = 10;      // HC-SR04 Echo → D10
const int ledPin = 13;      // 警示輸出 (可改蜂鳴器腳)
long readDistanceCm() {
    digitalWrite(trigPin, LOW); delayMicroseconds(2);
    digitalWrite(trigPin, HIGH); delayMicroseconds(10);
    digitalWrite(trigPin, LOW);
    unsigned long dur = pulseIn(echoPin, HIGH, 30000UL); // 最長等 30ms = 5m
    if (dur == 0) return 9999; // 無回波視為很遠
    return (dur * 0.0343) / 2; // 時間→距離 (公分)
}
void setup() {
    pinMode(sensorPin, INPUT);
    pinMode(trigPin, OUTPUT);
    pinMode(echoPin, INPUT);
    pinMode(ledPin, OUTPUT);
}
void loop() {
    bool isDark = (digitalRead(sensorPin) == LOW); // 依你的模組, LOW=暗
    long dist = readDistanceCm();
    digitalWrite(ledPin, (isDark && dist < 20) ? HIGH : LOW); // 暗且近→啟動警示
    delay(50); // 簡單節流, 避免過於頻繁觸發
}

結論與延伸閱讀

到這裡，你已經已完成

接線（VCC／GND／DO）→ 設定腳位（pinMode）→ 讀取輸入（digitalRead）→ 判斷（if）→ 輸出控制（digitalWrite）→ LED 亮／滅。LM393 的 DO 為數位輸出，只回傳 HIGH／LOW；行為可在程式中反轉，靈敏度透過電位器調整。

若遇到異常，先檢查「共地是否確實相連」、「DO 是否接到數位腳」與「在 Serial Monitor 中，讀值是否會隨明暗變化」。

下一步練習建議

• LED的明/滅更平滑： 把 LED 改接到支援 PWM 的腳（如 D9），用 analogWrite() 做簡單的漸亮／漸暗，體驗「類比輸出（模擬）」帶來的效果差異。
• 讓反應更流暢： 嘗試把 delay() 改成 millis() 的非阻塞寫法，避免卡住迴圈（之後要加蜂鳴器或顯示器時會更穩）。
• 情境規則練習： 加一個條件（例如超音波距離或按鍵），做「同時滿足 A 與 B 才觸發」的 if 判斷。

• 資訊可視化： 加上 I2C LCD（或序列監控）顯示「Bright／Dark」、「最後變化秒數」，練習字串與變數輸出。
