歡迎光臨瑪可希維，本站商品皆為台灣現貨、含稅可打統編

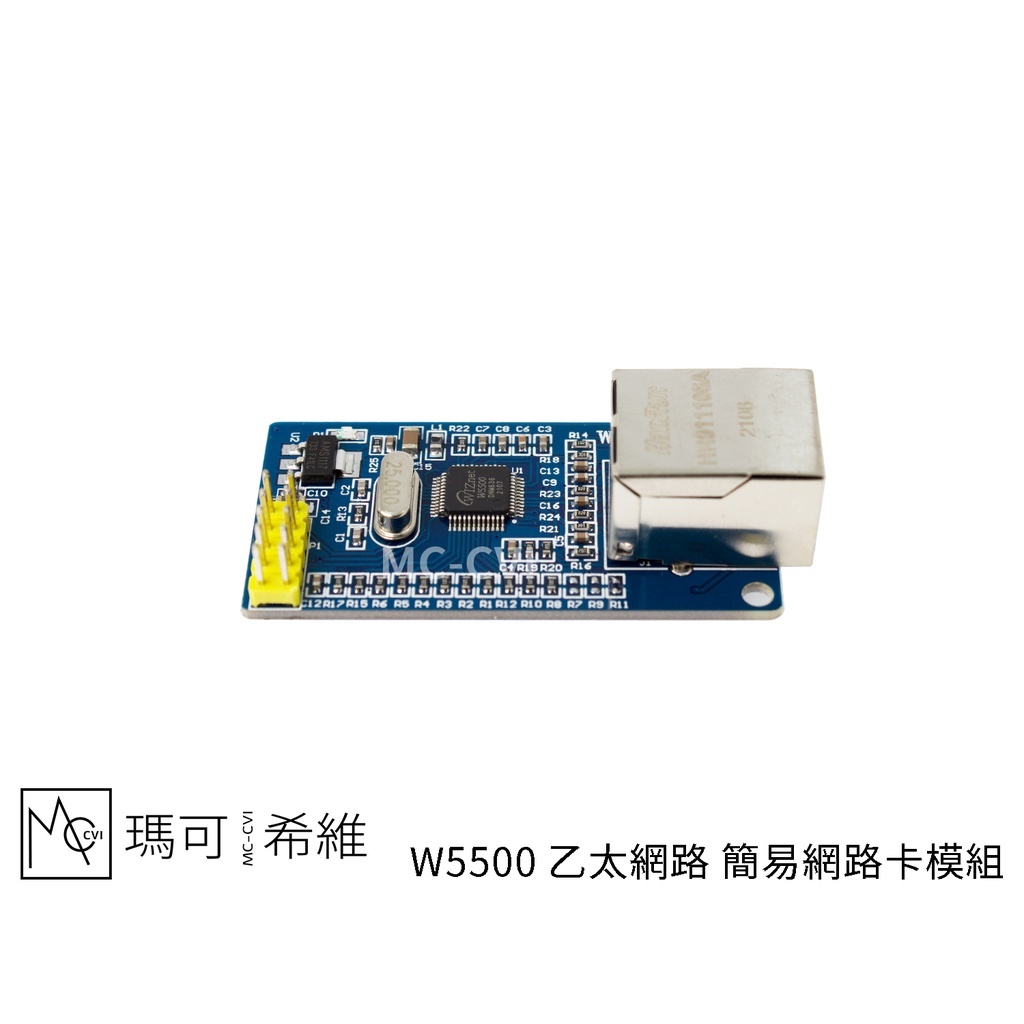

W5500 ethernet module

W5500 ethernet module

滿999元享免運 on order

NT$156
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
Quantity Product set quantity
The maximum quantity per submit is 99999
This quantity is invalid, please enter a valid quantity.
Sold Out

Not enough stock.
Your item was not added to your cart.

Not enough stock.
Please adjust your quantity.

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

Limit {{ product.max_order_quantity }} per order.

Only {{ quantityOfStock }} item(s) left.

Please message the shop owner for order details.
Description
Shipping & Payment
Customer Reviews
Description

W5500 通訊模組 產品特色

  • 硬體整合TCP/ IP協議：TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
  • 硬體自動切換交握方式，同時支援全雙工、半雙工、10BaseT與100BaseT
  • 本模組為嵌入式設備的網路卡，可模擬成8個獨立插槽
  • 可支援軟體關機模式與透過UDP被區域網路喚醒
  • 內建32K bytes TX與RX緩衝記憶體

W5500 通訊模組 產品規格

項目 說明
工作電壓 3.3V ~ 5V

W5500 通訊模組 硬體概述

項目 說明
◎ 5V 5V供電端
◎ 3.3V 3.3V供電端
◎ GND 接地端
◎ MISO SPI MISO
◎ RST 拉低電位(請至少拉低500μs)進入重新啟動
◎ MOSI SPI MOSI
◎ INT 中斷輸出PIN，最大驅動能力為4mA
◎ SCS SPI Chip Select
◎ NC No Connect
◎ SCLK SPI Clock

W5500 通訊模組 應用範圍

  • 家用網路設備，數位媒體轉換器、有線監視攝影機等
  • 序列輸出聯網，LED控制裝置、無線網路主機AP等
  • 並列輸出聯網，POS機、事務機
  • USB聯網：儲存單元聯網(如NAS)、網路印表機
  • GPIO聯網：家用、工廠廠房用各種感測器
  • 工廠機器區域網路、大樓(如醫療大樓、住宅)裝置設備區域網路
  • 嵌入式伺服器、簡易路由器

W5500 通訊模組 零件說明

【IC 火力開發板】
您可參考此處列出的 IC 規格，挑選欲使用的 IC 版本（規格資料節錄自該商品 Datasheet）。由於製造商規格書偶爾會與實際商品存在些許差異，以上資訊僅供參考。

W5500

零件等級：工業級

基本用途：Hardwired TCP/IP embedded Ethernet controller

工作電壓：2.97V ~ 3.63V

工作電流(100M連接)：128mA

工作電流(10M連接)：75mA

工作電流(100M傳輸)：132mA

工作電流(10M傳輸)：79mA

工作電流(未連接、自動交握)：65mA

工作電流(軟體關機)：13mA

工作溫度：-40℃ ~ 85℃

HR911105A

零件等級：商用級

基本用途：Single Port RJ45 Connector with Magnetics Module and LEDs

前置LED電壓：1.8V ~ 2.8V

前置LED電流：20mA

適合協議：IEEE802.3

支援線材：10BaseT、100BaseTX

工作溫度：0℃ ~ 70℃
