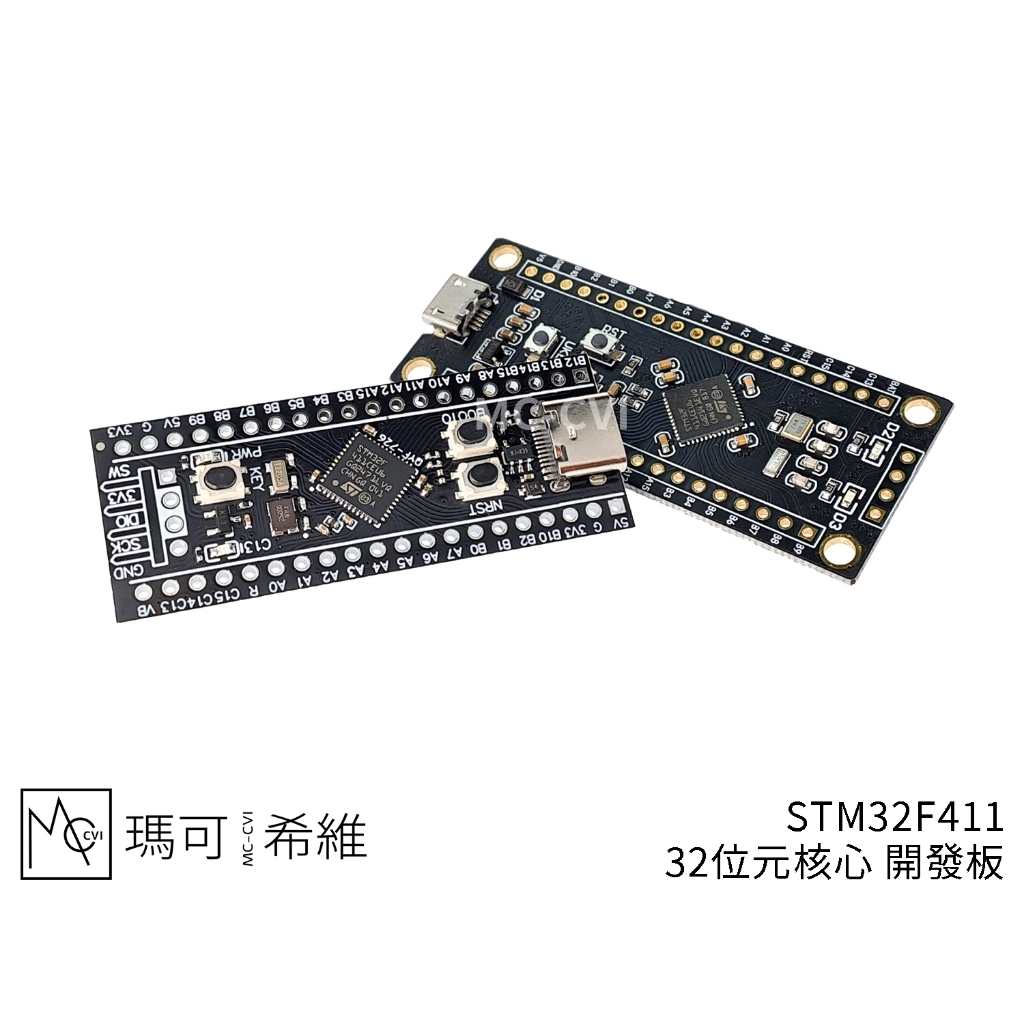

STM32F411 開發板

※ 大陸模組有極高的CP值，在概念驗證與研發階段非常好用，但多數沒有完整的規格書，若是大規模或量產用途請務必了解商品特性並驗證後使用。 ※ 製造商有時會未經通知更換用料或對電路板進行微小調整，我們會盡可能分類與盡可能拍攝實物商品的不同用料版本，讓您購買時更放心。 ※ 對於僅有微細差異（如少量印字或同色深淺等差異），我們不會進行分類。若有不慎疏漏或有特定要求，請隨時與我們聯繫，我們將竭誠為您服務。 ┌版本差異┐ 目前沒有多版本 ┌模組說明┐ ★ 本商品 工作電壓：3.3V (用USB接口僅為供電用途可接5V) 通訊方法：ADC、GPIO、I2C、SPI、UART... 腳位說明： ◎ 5V：供電端 ◎ 3V3：供電端 ◎ G：接地端 ◎ DIO：燒錄用腳位 ◎ SCK：燒錄用腳位 ◎ A0 ~ A12、A15：PA0 ~ PA12、PA15 ◎ B0 ~ B10、B12 ~ B15：PB0 ~ PB10、PB12 ~ PB15 ◎ C13 ~ C15：PC13 ~ PC15 ◎ KEY：可自訂義按鈕 ◎ NRST：重開機按鈕 ◎ BOOT0：啟動選擇(SRAM or Flash or 系統記憶體) ┌特性說明┐ ★ STM32F411xE IC等級：工業級 基本用途：MCU 工作電壓：1.7V ~ 3.6V 工作電流(待機)：1.8μA 工作溫度：-40℃ ~ 85℃ ※ 以上為本商品常見用料，資料來源於網路Datasheet，僅整理供參考使用，確切數據請以實際測量為準。 ┌商品介紹┐ → STM32F411CEU6 ARM Cortex-M4 32b MCU+FPU, 125 DMIPS, 512KB Flash, 128KB RAM, USB OTG FS, 11 TIMs, 1 ADC, 13 comm. interfaces → ARM Cortex M4 FPU核心 → 512Kbytes Flash與128Kbytes SRAM → 16組支援FIFO與突發功能的DMA控制器 → 最多11組Timer、並且內建32KHz RTC → 32個擁有Interrupt能力的I/O腳位，I/O腳位可耐受5V與擁有100MHz的能力 → 1組12 bit，2.4M SPS ADC，最多16通道 → 最多3組I2C介面、3組USART、5組SPI/ I2S介面、SDIO介面、CRC運算單元 → 搭載USB2.0 Full-Speed 裝置/ 主機或OTG控制器的PHY → 低成本STM32F4開發板、另外還有一種STM32F401版本(PIN腳位未鍍金的)可供選擇 → 開發板同時搭載25MHz高速震盪器與32.768KHz震盪器供使用 → 背面有個SOIC-8的預留空間(預留給FLASH使用，視需要自己補) → STM32可以說是消費性電子產品中，極度熱門的MCU選項，同時擁有高效與價格的優勢，而且網路資源也不少於Arduino，是非常適合做為MCU的選擇，本模組為ARM Crotex-M4核心，基本上會是性能要求較為高一些些的產品 相關說明： ○ 常見的相關商品，可在本賣場方類區域搜尋(MCU & SoC | STM32、ATTINY、PIC16)項目 ○ STM32F411CEU6模組是一款功能豐富且性能卓越的STM32F4系列微控制器模組。搭載ARM Cortex-M4核心帶有FPU，可提供高達125 DMIPS的運算能力。該模組擁有512KB Flash和128KB RAM，支援USB OTG FS和多達11個計時器，同時具備13種通訊介面。在燒錄本模組時，您可以使用後面的SWD（Serial Wire Debug）腳位。透過SWD接口，您可以使用適當的開發工具，如ST-Link或J-Link，來進行燒錄和調試。此外，您還可以參考PIN MAP，將SWO（Serial Wire Output）接在兩排腳位上，這樣便可以即時使用JTAG的printf() debug功能或實作其他功能。SWO是Serial Wire Output的縮寫，它是在調試過程中輸出調試訊息的一種方式。這款低成本STM32F4開發板是一個熱門的MCU選項，特別適用於消費性電子產品。它擁有高效的處理能力、價格優勢，並且擁有豐富的網路資源，使得它成為開發者理想的MCU選擇。這款模組採用ARM Cortex-M4核心，性能較高，非常適合性能要求較高的應用。藉由SWD和SWO介面的支援，開發者在開發過程中可以更輕鬆地進行燒錄和調試，大大提高開發效率和程式品質。
