歡迎光臨瑪可希維，本站商品皆為台灣現貨、含稅可打統編

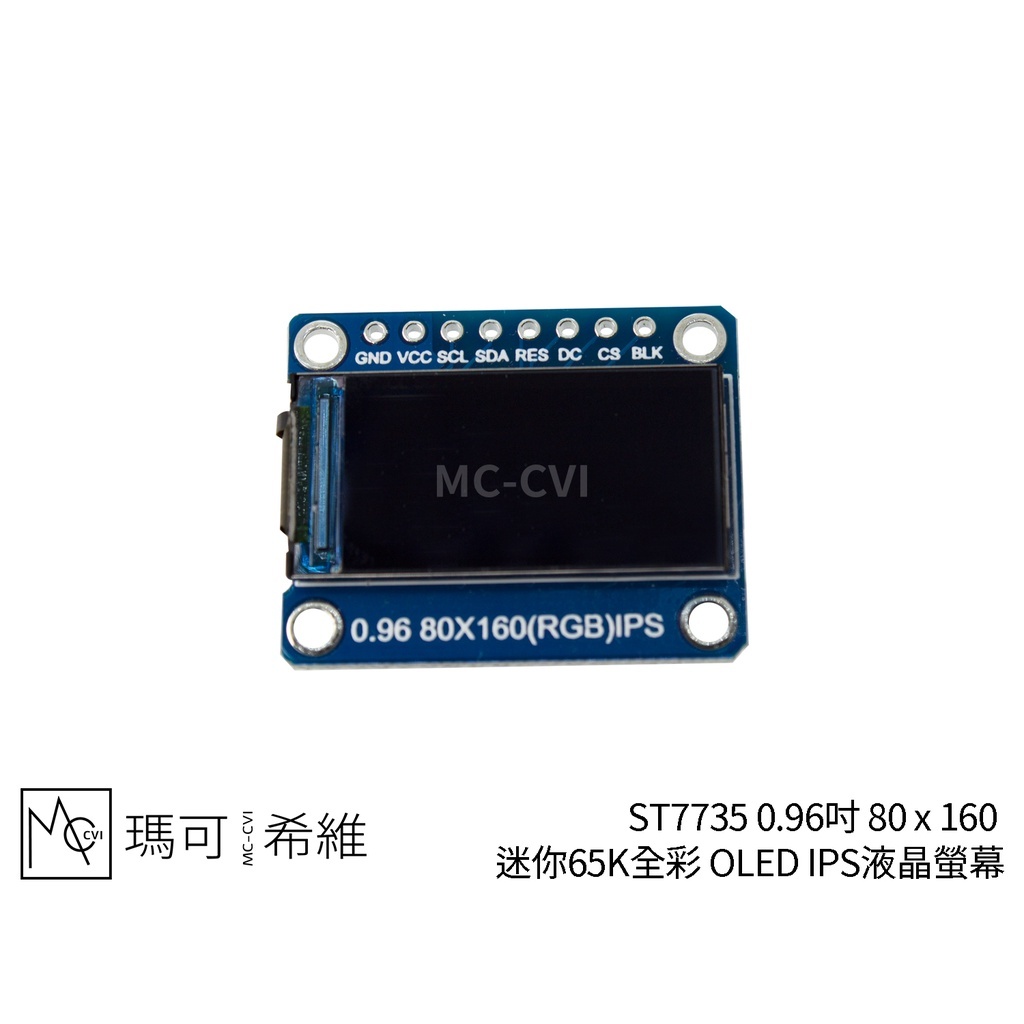

ST7735 0.96 inch full-color TFT LCD display module

ST7735 0.96 inch full-color TFT LCD display module

滿999元享免運 on order

NT$86
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
Quantity Product set quantity
The maximum quantity per submit is 99999
This quantity is invalid, please enter a valid quantity.
Sold Out

Not enough stock.
Your item was not added to your cart.

Not enough stock.
Please adjust your quantity.

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

Limit {{ product.max_order_quantity }} per order.

Only {{ quantityOfStock }} item(s) left.

Please message the shop owner for order details.
Description
Shipping & Payment
Customer Reviews
Description

ST7735 0.96吋 全彩 LCD 顯示模組 產品特色

  • 本商品算是TFT液晶螢幕，並非OLED螢幕
  • 極度複雜的接線與設定已經由模組與IC完成，可以還算簡單的僅須透過SPI操作螢幕顯示
  • 內建的DC-DC轉換器，僅需提供單一電壓便可以驅動螢幕
  • IC自帶132 x RGB x 162 bit SRAM可以讓您儲存欲顯示的畫面，也可以在圖片都完整調整好後再顯示(不過本商品僅用到80 x RGB x 100)
  • 可設定12、16或18 Bit全彩(不過本螢幕僅支援到16 Bit全彩)
  • 本商品所稱的IPS為全彩可在全視角角度觀看不暗色

ST7735 0.96吋 全彩 LCD 顯示模組 產品規格

項目 說明
工作電壓 3.3V ~ 5V

ST7735 0.96吋 全彩 LCD 顯示模組 硬體概述

項目 說明
◎ VCC 供電端
◎ GND 接地端
◎ SCK SCK
◎ SDA MOSI
◎ RES 重新啟動
◎ DC 資料或指令選擇腳位
◎ CS CS
◎ BLK 拉低電位關背光

ST7735 0.96吋 全彩 LCD 顯示模組 應用範圍

  • 電子標籤
  • 狀態顯示
  • 各種需要顯示器的場合

ST7735 0.96吋 全彩 LCD 顯示模組 零件說明

【功能性商品】
我們將確保您購買的商品在功能上保持一致。此處所標示的 IC 為該商品常見使用的型號，並非保證一定採用該 IC，但相似型號在功能與特性上具有高度相似性，供您參考。

ST7735

零件等級：商用級

基本用途：262K Color Single-Chip TFT Controller/Driver

GVDD工作電壓：3V ~ 5V

VDDI工作電壓：1.65V ~ VDD

VDD工作電壓：2.6V ~ 3.3V

工作電流(VDDI睡眠)：<10μA

工作電流(VDD睡眠)：<30μA

工作電流(VDDI一般)：<20μA

工作電流(VDD一般)：<700μA

工作溫度：-30℃ ~ 85℃
