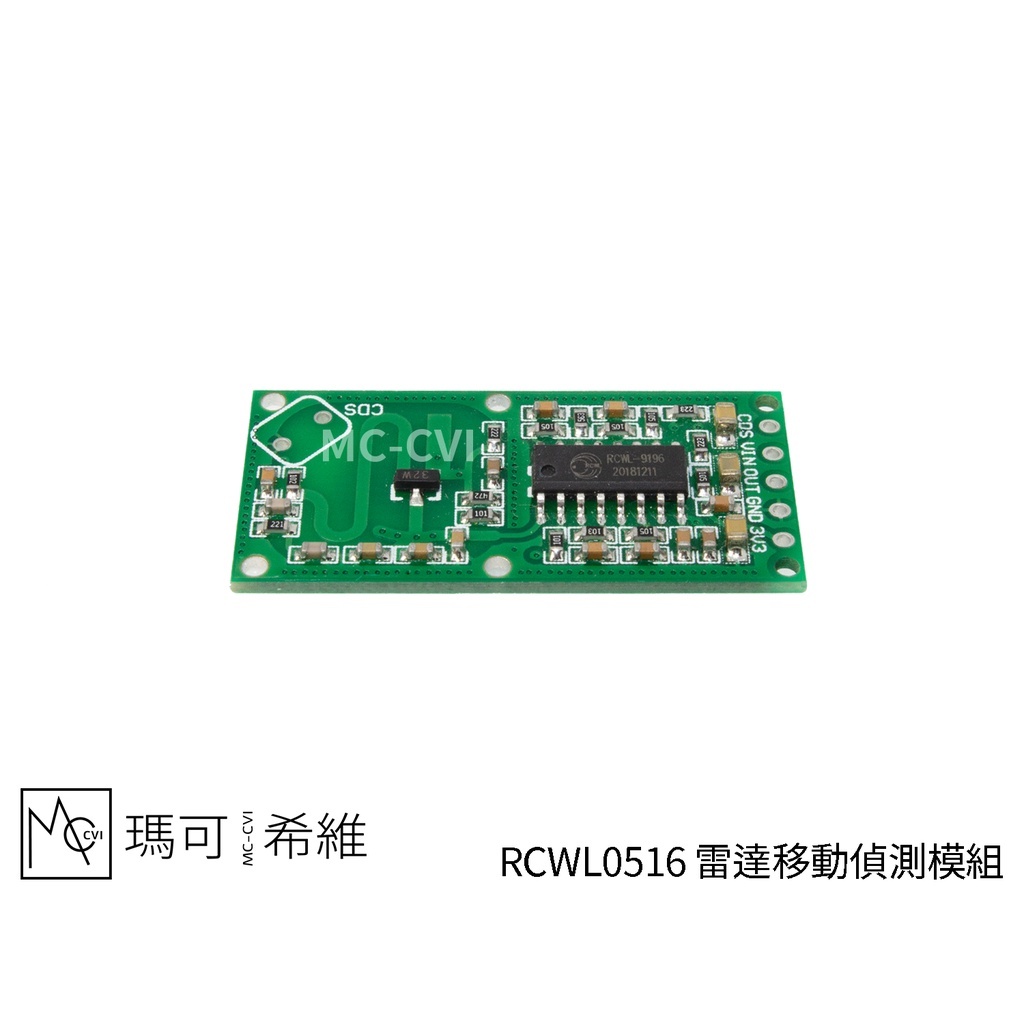

RCWL-0516 Microwave Radar Motion Sensor

RCWL-0516 Microwave Radar Motion Sensor

滿999元享免運 on order

NT$23
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
Quantity Product set quantity
The maximum quantity per submit is 99999
This quantity is invalid, please enter a valid quantity.
Sold Out

Not enough stock.
Your item was not added to your cart.

Not enough stock.
Please adjust your quantity.

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

Limit {{ product.max_order_quantity }} per order.

Only {{ quantityOfStock }} item(s) left.

Please message the shop owner for order details.
Description
Shipping & Payment
Customer Reviews
Description

RCWL-0516 雷達移動偵測模組 產品特色

  • 本商品需自行焊接排針
  • 感應範圍大約落在5 ~ 9公尺
  • 使用上極為簡單，本商品已經將複雜的訊號整合完畢，偵測到移動量，則輸出腳位會拉高電位
  • 本商品為都卜勒雷達的運用，採用2.7GmmWave訊號，只要在範圍內有物體移動就會偵測到
  • 本商品正反兩面都可以發射與接收訊號，但是反面訊號比較差
  • 設計時，請保持正反兩面都有預留空間，製造商建議至少有1cm以上的空間，建議使用較厚的螺絲柱等隔離
  • 請注意使用相同訊號區段的產品可能會對偵測產生干擾
  • 使用的是微波技術，非紅外線，因此設計上是可以放在外殼裡面的(可穿透，但根據介質不同會有不同效果，請不要用金屬)
  • 可調整不同的輸出腳位拉高電位時間與偵測的距離

RCWL-0516 雷達移動偵測模組 產品規格

項目 說明
工作電壓 4V ~ 28V
工作電流(輸出訊號空載) 2.8mA
工作溫度 -20℃ ~ 100℃

RCWL-0516 雷達移動偵測模組 硬體概述

項目 說明
◎ VIN 供電端
◎ GND 接地端
◎ 3V3 板載LDO輸出
◎ OUT 數位訊號
◎ CDS Enable腳位(常時拉低，低於0.7V時，OUT腳位不工作)
◎ C-TM 預設持續時間為2S，可焊接電容調整時間
◎ R-GN 預設偵測距離7M，可焊接電阻調整到5M(使用1MΩ電阻的情況)
◎ R-CDS 與CDS並聯，用來調整CDS(如光敏電阻亮度)反映

RCWL-0516 雷達移動偵測模組 應用範圍

  • 大樓、停車場、玄關等地方設置感應燈
  • 裝置藝術、互動藝術、互動遊戲
  • 人體、物體移動警示
  • 大型安全裝置(如紫外線消毒室、X光室感應物體停止)
