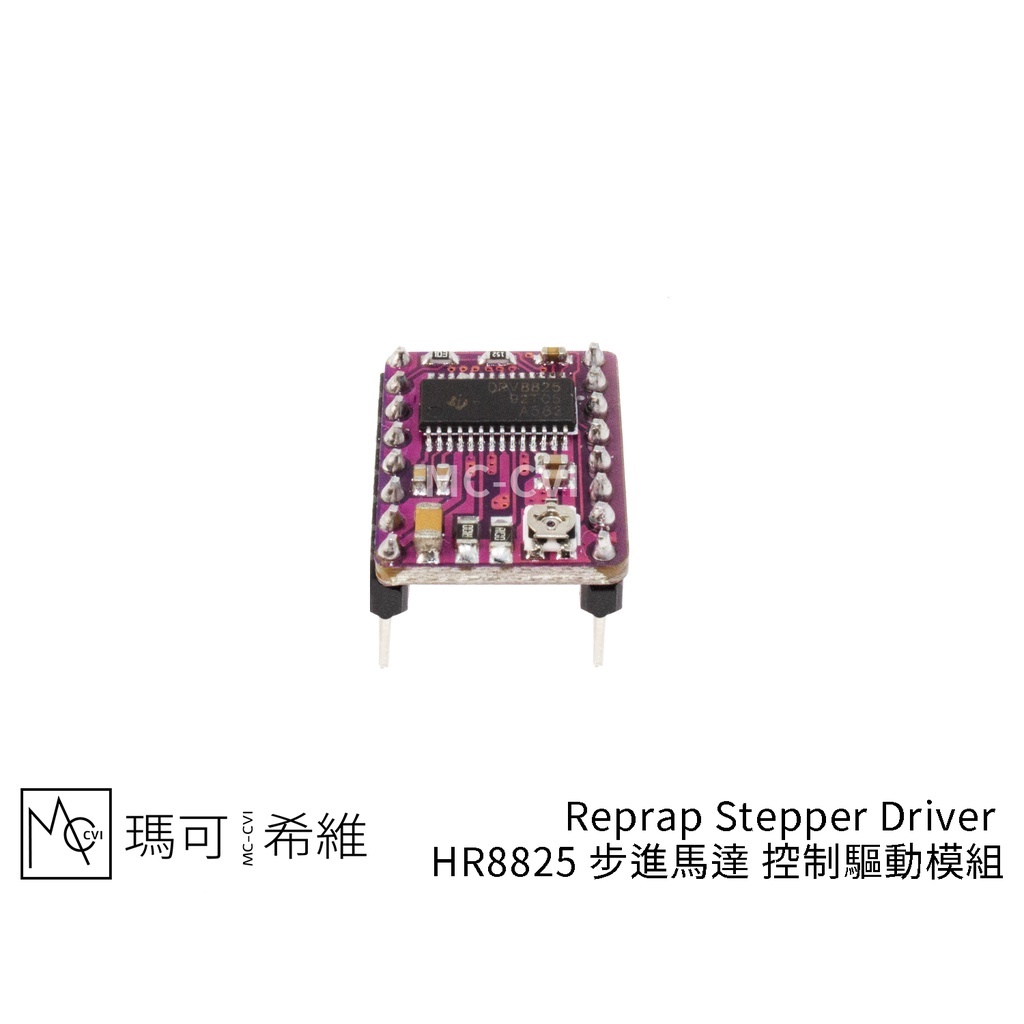

MD-8825 Stepper Motor Driver Module(Compatible with DRV8825 Module)

MD-8825 Stepper Motor Driver Module(Compatible with DRV8825 Module)

滿999元享免運 on order

{{ productService.variationPriceMemberTag(variationSelected) }}
{{ 'product.member_only' | translate }}
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
{{ title.name_translations | translateModel }} : {{variationName[$index] | translateModel}}
Quantity
The maximum quantity per submit is 99999
This quantity is invalid, please enter a valid quantity.
Sold Out

Not enough stock.
Your item was not added to your cart.

Not enough stock.
Please adjust your quantity.

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

Limit {{ product.max_order_quantity }} per order.

Only {{ quantityOfStock }} item(s) left.

Please message the shop owner for order details.
Description
Shipping & Payment
Customer Reviews
Description

MD-8825 步進馬達驅動模組 產品特色

  • 本模組是設計來控制雙極性步進馬達
  • PWM脈衝自動控制步進馬達驅動模組、是4988的完整升級版本，能過更多電流、散熱性能更好
  • 過熱、交叉電流、短路、UVLO欠壓鎖定保護裝置
  • 可變電阻可以調整輸出電流上限
  • 控制端僅需要一隻腳位控制方向、一隻腳位輸出固定脈衝便可以輕鬆駕馭
  • 專用插槽模組可直接插入使用，非常方便(Arduino UNO Shield、單片插槽模組)
  • 最多可細分可設置五種步進模式：1步、1/2步、1/4步、1/8步、1/16步、1/32步(大致上可對應2相、1-2相、W1-2相、2W1-2相與4W1-2相步進馬達)
  • 對應M1、M2、M3的高低電位對應的設定為：1步(L、L、L)、1/2步(H、L、L)、1/4步(L、H、L)、1/8步(H、H、L)、1/16步(H、H、H)

MD-8825 步進馬達驅動模組 產品規格

項目 說明
馬達端電壓 8.2V ~ 45V
控制端電壓 2.5V ~ 5.25V

MD-8825 步進馬達驅動模組 硬體概述

項目 說明
◎ VDD 控制端供電
◎ GND 接地端
◎ DIRECTION 方向控制
◎ STEP 數位訊號輸入
◎ SLEEP 睡眠模式
◎ RESET 重新設定
◎ MS1、MS2、MS3 設置步進模式
◎ 1A ~ 2A 相位1
◎ 1B ~ 2B 相位2
◎ ENABLE ENABLE
◎ VMOT 馬達端供電
◎ 可變電阻 調整輸出電流上限

MD-8825 步進馬達驅動模組 應用範圍

  • ATM、點鈔機等固定轉動距離裝置
  • 電池玩具
  • 熱感應紙列印機、掃描機、事務機
  • 可轉頭監視器
  • 辦公室自動化機械
  • 遊戲機台
  • 機器人相關

MD-8825 步進馬達驅動模組 零件說明

【功能性商品】
我們將確保您購買的商品在功能上保持一致。此處所標示的 IC 為該商品常見使用的型號，並非保證一定採用該 IC，但相似型號在功能與特性上具有高度相似性，供您參考。

DRV8825

零件等級：車用級

基本用途：Stepper Motor Controller IC

馬達端電壓：8.2V ~ 45V

控制端電壓：2.5V ~ 5.25V

驅動能力：<2.5A

工作電流(一般)：5mA

工作電流(睡眠)：10μA

工作溫度：-40℃ ~ 125℃

HR8825

零件等級：車用級

基本用途：Stepper Motor Controller IC

馬達端電壓：8.2V ~ 45V

控制端電壓：2.5V ~ 5.25V

驅動能力：<2.5A

工作電流(一般)：5mA

工作電流(睡眠)：10μA

工作溫度：-40℃ ~ 125℃
