MD-4988 步進馬達驅動模組 產品特色

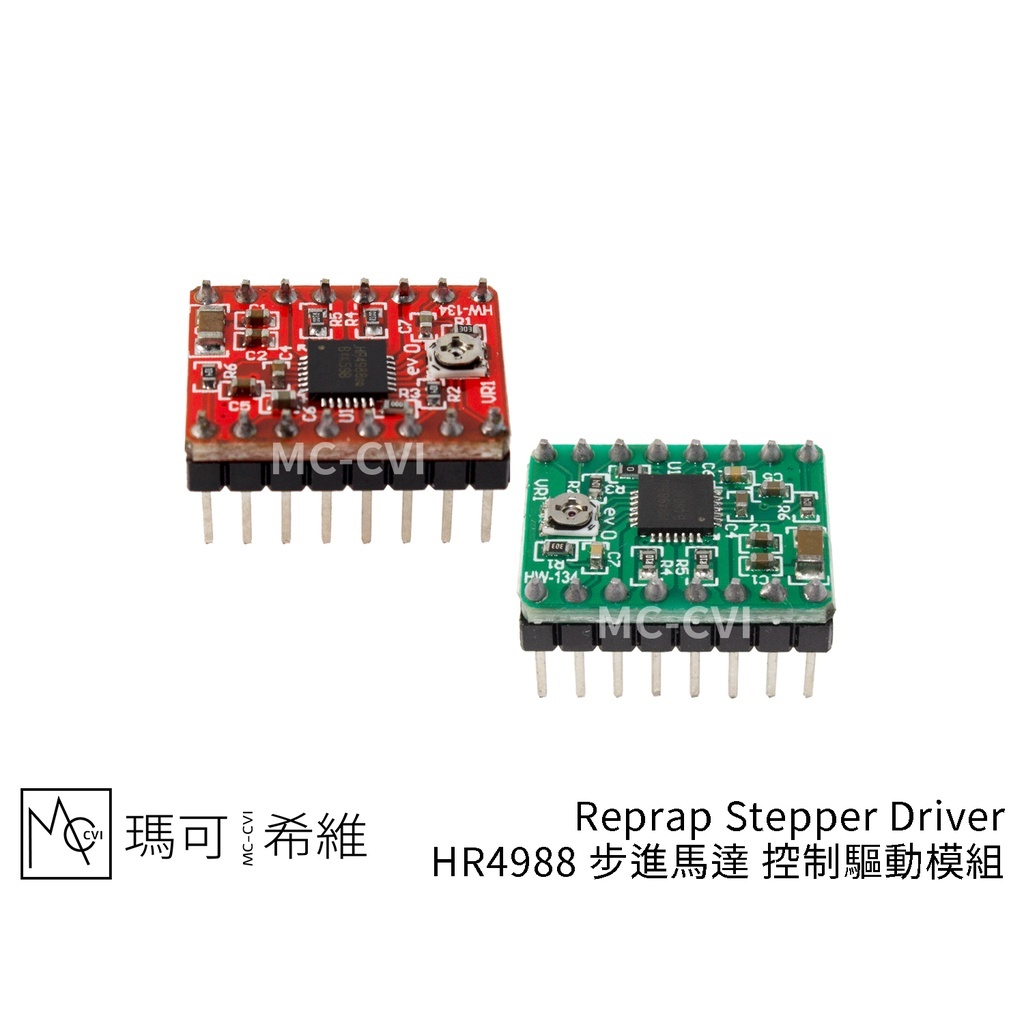

  • 請特別注意HR4988、4988版本使用的是陸製晶片，A4988版本才是Allegro晶片
  • 4988版本的印字非常模糊，建議先參考實品照片
  • 本模組是設計來控制雙極性步進馬達
  • 本商品還有另一種DRV8825的升級版本，使用效果更好，更不易發熱
  • 自動偵測電流衰弱、減少，並且可以混合降低PWM帶來的電流衰減與功率浪費消耗
  • 過熱、交叉電流、短路、UVLO欠壓鎖定保護裝置
  • 可變電阻可以調整輸出電流上限
  • 控制端僅需要一隻腳位控制方向、一隻腳位輸出固定脈衝便可以輕鬆駕馭
  • 專用插槽模組可直接插入使用，非常方便(Arduino UNO Shield、單片插槽模組)
  • 可設置五種步進模式：1步、1/2步、1/4步、1/8步、1/16步(大致上可對應2相、1-2相、W1-2相、2W1-2相與4W1-2相步進馬達)
  • 對應M1、M2、M3的高低電位對應的設定為：1步(L、L、L)、1/2步(H、L、L)、1/4步(L、H、L)、1/8步(H、H、L)、1/16步(H、H、H)

MD-4988 步進馬達驅動模組 產品規格

項目 說明
馬達端電壓 8V ~ 35V
控制端電壓 3V ~ 5.5V

MD-4988 步進馬達驅動模組 硬體概述

項目 說明
◎ VDD 控制端供電
◎ GND 接地端
◎ DIRECTION 方向控制
◎ STEP 數位訊號輸入
◎ SLEEP 睡眠模式
◎ RESET 重新設定
◎ MS1、MS2、MS3 設置步進模式
◎ 1A ~ 1B 相位1
◎ 2A ~ 2B 相位2
◎ ENABLE ENABLE
◎ VMOT 馬達端供電
◎ 可變電阻 調整輸出電流上限

MD-4988 步進馬達驅動模組 應用範圍

  • ATM、點鈔機等固定轉動距離裝置
  • 電池玩具
  • 熱感應紙列印機、掃描機、事務機
  • 可轉頭監視器
  • 辦公室自動化機械
  • 遊戲機台
  • 機器人相關

MD-4988 步進馬達驅動模組 零件說明

【功能性商品】
我們將確保您購買的商品在功能上保持一致。此處所標示的 IC 為該商品常見使用的型號，並非保證一定採用該 IC，但相似型號在功能與特性上具有高度相似性，供您參考。

A4988

零件等級：商用級

基本用途：DMOS Microstepping Driver with Translator and Overcurrent Protection

馬達端電壓：8V ~ 35V

控制端電壓：3V ~ 5.5V

驅動能力：<1.8A

工作電流(控制端PWM=50KHz)：8mA

工作電流(馬達端PWM=50KHz)：4mA

工作電流(控制端待機)：5mA

工作電流(馬達端待機)：2mA

工作溫度：-20℃ ~ 85℃
