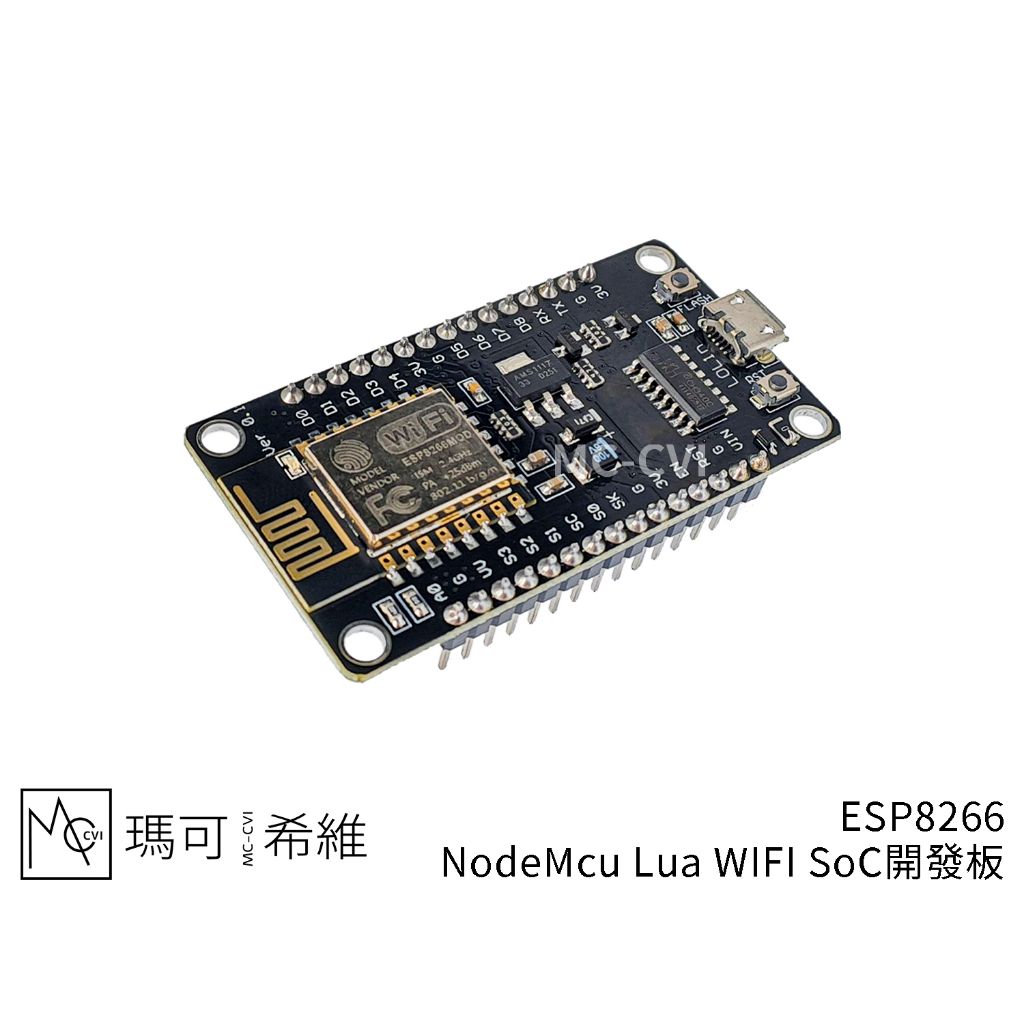

ESP8266 開發板

※ 大陸模組有極高的CP值,在概念驗證與研發階段非常好用,但多數沒有完整的規格書,若是大規模或量產用途請務必了解商品特性並驗證後使用。 ※ 製造商有時會未經通知更換用料或對電路板進行微小調整,我們會盡可能分類與盡可能拍攝實物商品的不同用料版本,讓您購買時更放心。 ※ 對於僅有微細差異(如少量印字或同色深淺等差異),我們不會進行分類。若有不慎疏漏或有特定要求,請隨時與我們聯繫,我們將竭誠為您服務。 ┌版本差異┐ CH340：TTL IC使用CH340 FT232：TTL IC使用FT232 ┌特色介紹┐ → 開發板預設是沒有程式的，若想要使用任何功能都需要再自行編寫韌體燒錄 → Tensilica L106 32-bit processor → 將ESP8266EX再封裝成俗稱的""ESP12模組""(省去極難的天線佈線工作)再整合至開發板上，使開發變得更加容易 → 本商品為NodeMcu，支援Lua語言，同時ESP8266其實在各種開發環境中其實支援性相當高，不論是Arduino或者官方自身都有很多相關的方式可以很簡單的進行開發，此外網路資源也是非常豐富 → 本商品使用的TTL通訊IC為CH340，請您注意 → 支援802.11 b/g/n (2.4GHz)，最高支援速度為72Mbps(MCU不處理事情) → 支援IPv4、TCP/ UDP/ HTTP協定、WPA/ WPA2安全協定與WEP/ TKIP/ AES加密協定 → 支援WIFI Station/ SoftAP/ SoftAP + Station → 支援UART/ SDIO/ SPI/ I2C/ I2S/ GPIO/ ADC/ PWM 常見用途： ○ 嵌入式系統 ○ DIY設備 ○ 低功耗應用 ○ 教育和教學 ○ 感測和數據記錄 ┌模組說明┐ 工作電壓：3.3V、5V(USB) 腳位說明： ◎ 3V：供電端 ◎ A0：ADC0、TOUT ◎ S3：GPIO10 ◎ S2：GPIO9 ◎ S1：MOSI(SPI) ◎ SC：CS(SPI) ◎ SO：MISO(SPI) ◎ SK：SCLK(SPI) ◎ D0 ~ D8：GPIO ◎ RX：GPIO3、RXD0(UART) ◎ TX：GPIO1、TXD0(UART) ◎ RST：重新啟動 ◎ FLASH：燒錄紐 ┌特色零件┐ ★ ESP8266 零件等級：車用級 基本用途：A cost-effective and highly integrated Wi-Fi MCU for IoT applications 工作電壓：2.5V ~ 3.6V 工作電流(平均常態)：80mA TX輸出能力(802.11 b)：+20dBm RX靈敏度(802.11 b)：-91dBm 工作溫度：-40℃ ~ 125℃ ★ CP2102 零件等級：工業級 基本用途：TTL UART TO USB BRIDGE 工作電壓：3V ~ 3.6V 工作電流(一般)：17mA 工作電流(待機)：100μA ★ CH340 零件等級：工業級 基本用途：USB to serial chip 工作電壓：4.5V ~ 5.3V 工作電流(一般)：
