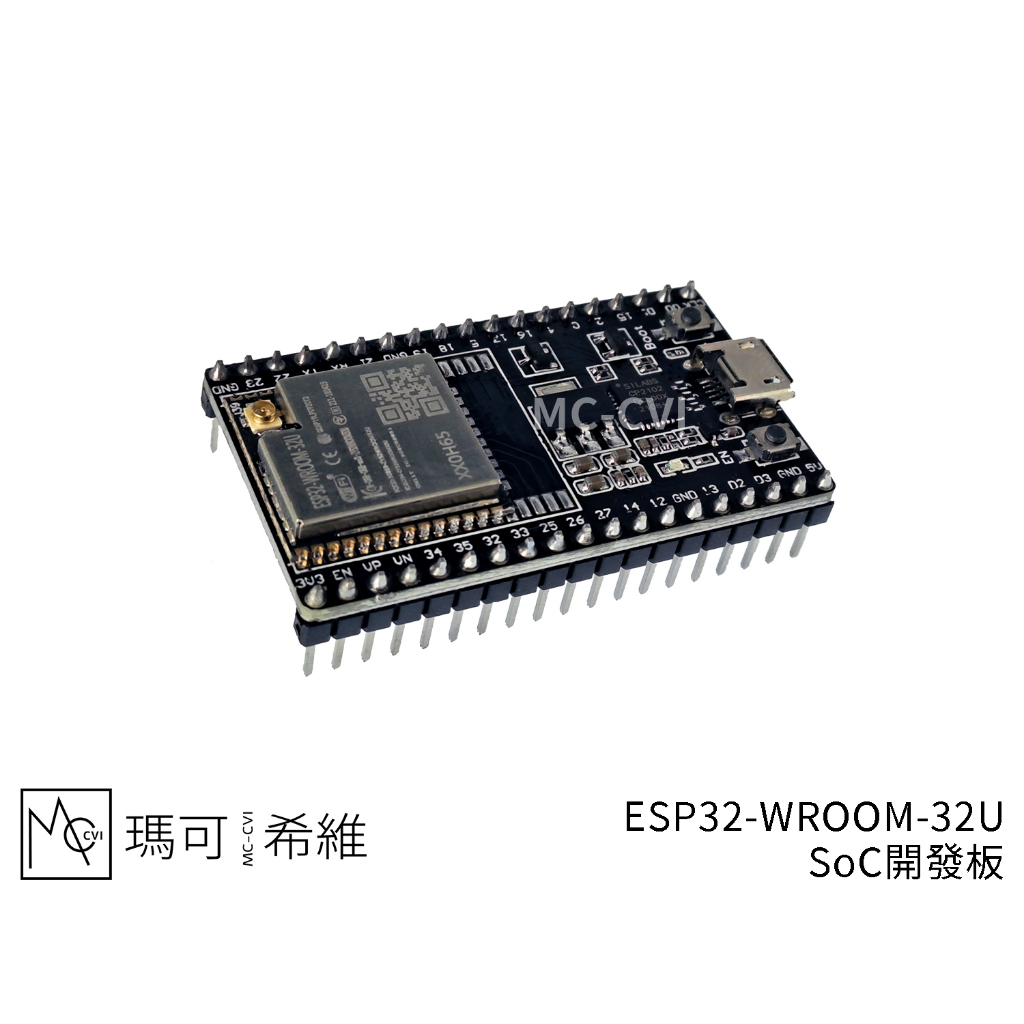

ESP32U 開發板模組

※ 大陸模組有極高的CP值,在概念驗證與研發階段非常好用,但多數沒有完整的規格書,若是大規模或量產用途請務必了解商品特性並驗證後使用。 ※ 製造商有時會未經通知更換用料或對電路板進行微小調整,我們會盡可能分類與盡可能拍攝實物商品的不同用料版本,讓您購買時更放心。 ※ 對於僅有微細差異(如少量印字或同色深淺等差異),我們不會進行分類。若有不慎疏漏或有特定要求,請隨時與我們聯繫,我們將竭誠為您服務。 ┌版本差異┐ 版本1：版本不同主要差異在模組的製造商，模組內使用的ESP32都是同樣的原廠製造的 版本2：版本不同主要差異在模組的製造商，模組內使用的ESP32都是同樣的原廠製造的 WROOM-UE：版本不同主要差異在模組的製造商，模組內使用的ESP32都是同樣的原廠製造的 ┌特色介紹┐ → 開發板預設是沒有程式的，若想要使用任何功能都需要再自行編寫韌體燒錄 → 雙Tensilica LX6 32-bit processor核心 → 將ESP32如ESP32-D0WD等IC再封裝成俗稱的""ESP32模組""(省去極難的天線佈線工作)再整合至開發板上，使開發變得更加容易 → NodeMcu，支援Lua語言，同時ESP32其實在各種開發環境中其實支援性相當高，網路資源也是非常豐富 → 可以使用熟悉的Arduino開發環境進行編程 → 板載天線Layout設計，使用時不需要再煩惱天線相關事項 → ESPRESSIF官方有提供極度豐富的範例與中文說明，您可以非常簡單的就上手 → ESP32系列主要提供極低功耗的物聯網產品開發，並且擁有非常多的功能可供使用 → 具備無線通訊功能，支援2.4G Wi-Fi和藍牙、藍芽BLE連接 → 支援802.11 b/g/n (2.4GHz)，最高支援速度為150Mbps(MCU不處理事情) → 支援Bluetooth 4.2與BLE協定，+12dBm傳輸能力與最高4Mbps UART HCI連接 → 支援UART/ SDIO/ SPI/ I2C/ I2S/ GPIO/ ADC/ PWM/ RTC/ DAC → 可支援AES/ Hash(SHA-2)/ RSA/ ECC/ RNG加密 → 支援深度睡眠模式，節省能源 → 在現代物聯網的非常多應用中都可以見到ESP32的影子 常見用途： ○ 嵌入式系統 ○ DIY設備 ○ 低功耗應用 ○ 教育和教學 ○ 感測和數據記錄 ┌模組說明┐ 工作電壓：3.3V、5V(USB) 腳位說明： ◎ VIN：供電端 ◎ 3V3：供電端 ◎ GND：接地端 ◎ ADC：D2、D4、D25 ~ D27、D32 ~ D35 ◎ GPIO：D2、D4、D5、D12 ~ D19、D21 ~ D23、D25 ~ D27、D32 ~ D35 ◎ DAC：D25、D26 ◎ CLK、SDO、SDI：D6、D7、D8 ◎ TX、RX：D1、D3 ◎ SVN、SVP：D39、D36 ◎ EN與按鈕：Reset ◎ IO0：Boot Option ┌特色零件┐ ★ ESP32 零件等級：工業級 基本用途：powerful, generic Wi-Fi + Bluetooth® + Bluetooth LE MCU module 工作電壓：3V ~ 3.6V 工作電流(平均常態)：40mA TX輸出能力(802.11 b)：+18.5dBm RX靈敏度(802.11 b)：-98dBm TX輸出能力(BLE)：+9dBm RX靈敏度(BLE)：-97dBm 工作溫度：-40℃ ~ 85℃ ★ CP2102 零件等級：工業級 基本用途：TTL UART TO USB BRIDGE 工作電壓：3V ~ 3.6V 工作電流(一般)：17mA 工作電流(待機)：100μA 工作溫度：-40℃ ~ 85℃ ★ CH340 零件等級：工業級 基本用途：USB to serial chip 工作電壓：4.5V ~ 5.3V 工作電流(一般)：
