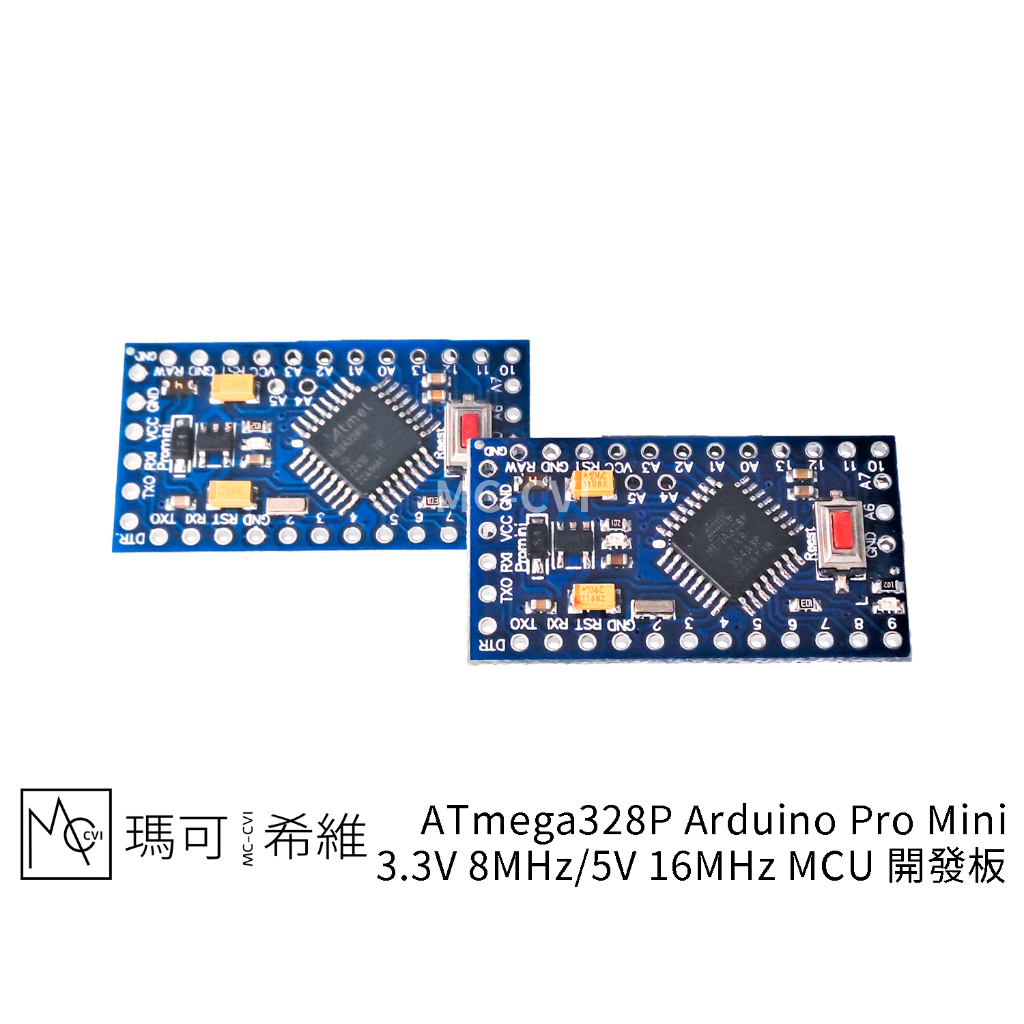

ATmega328 XS 開發板（相容 Arduino Pro Mini）

ATmega328 XS 開發板 產品介紹

○ Arduino分類中，簡單介紹幾種較為常見的特色，其中UNO版本是幾乎所有教學使用的版本，UNO版本也有再細分行家版與原版，主要差異是使用的TTL IC不同，若無特殊開發要求，那麼行家版就夠了，原版使用的TTL解決方案是ATmega16U2，他自己也可以是MCU，可以有更多不同的玩法，其他可以參考後面關於ATmega32U4版本的介紹，MEGA2560版本是腳位較多的版本，若一般的ATmega328P腳位不夠用可以考慮此版本，PRO MINI版本捨棄了TTL IC，雖然下載韌體會較為麻煩(需要再額外使用如CH340模組，本賣場也有銷售)，但捨棄了TTL IC卻換來PRO MINI極度迷你的尺寸，非常方便安裝在各種開發中，同時PRO MINI版本也有5V與3.3V兩種選擇，可在各種情境中使用，NANO版本則是選擇了中庸之道，較UNO小的體積，但依舊有TTL IC方便開發，同樣也是非常好的選擇，最後是Leonardo版本與PRO MICRO版本，都是使用ATmega32U4這顆MCU作為主IC，與前面有說過的ATmega16U2類似，他們都是有USB控制器特色的MCU，非常適合電腦周邊的開發使用。
○ Arduino Pro Mini是一款功能強大的小型Arduino開發板，提供3.3V版本和5V版本選擇。搭載ATmega328微控制器，具有充足的記憶體和I/O腳位，適合處理複雜的控制任務。它小巧便攜，適合應用在空間有限的嵌入式項目中，並支援串口通訊和多種外部設備連接。本商品為了極度節省空間，捨棄了TTL IC的配置，因此本商品並不能直接接USB進行燒錄。然而，您可以使用許多與本商品非常匹配且可以連接後直接使用的TTL模組，例如在本賣場有銷售的CH340模組。比較需要注意的是，若使用的是Arduino IDE，在系統編譯完準備要進行燒錄的瞬間，需要按下Pro Mini上的Reset按鈕以便進入燒錄模式。

ATmega328 XS 開發板 產品特色

• 尺寸非常小，適合應用在空間有限的嵌入式項目中，方便進行攜帶和嵌入
• 最簡易的開發板，僅需要知道簡單的C、C++語法就可以很簡單的操作電子零件
• 兼容Arduino IDE，使用熟悉的Arduino語法和庫，讓開發者能夠輕鬆上手並快速開發應用
• 主控MCU ── Atmega328P為8 BIT MCU，工作時脈為8MHz or 16MHz
• 擁有32KBytes Flash、1KBytes EEPROM與2KBytes SRAM
• 兩個8 BIT Counter、Timer、1個16 BIT Counter、Timer與自備RTC、Watchdog功能
• 6個PWM、1個SPI、1個UART與1個I2C通道
• 8通道 10 BIT ADC、可支援溫度測量、共有20個可程式化IO口
• 提供3.3V版本和5V版本，用戶可以根據需求選擇合適的供電電壓
• 可使用腳位變換中斷自動喚醒，同時支援六種工作型態(一般、省電、睡眠等)
• 為節省空間，減去了TTL IC配置，但使用TTL通訊模組同樣可以輕鬆燒錄
• 可常在改裝、Prototype或概念驗證等地方見到其用途

ATmega328 XS 開發板 產品規格

ATmega328 XS 開發板 硬體概述

ATmega328 XS 開發板 應用範圍

• Prototype原型產品
• 電路、韌體設計
• 教學、研究用途

ATmega328 XS 開發板 零件說明
