歡迎光臨瑪可希維，本站商品皆為台灣現貨、含稅可打統編

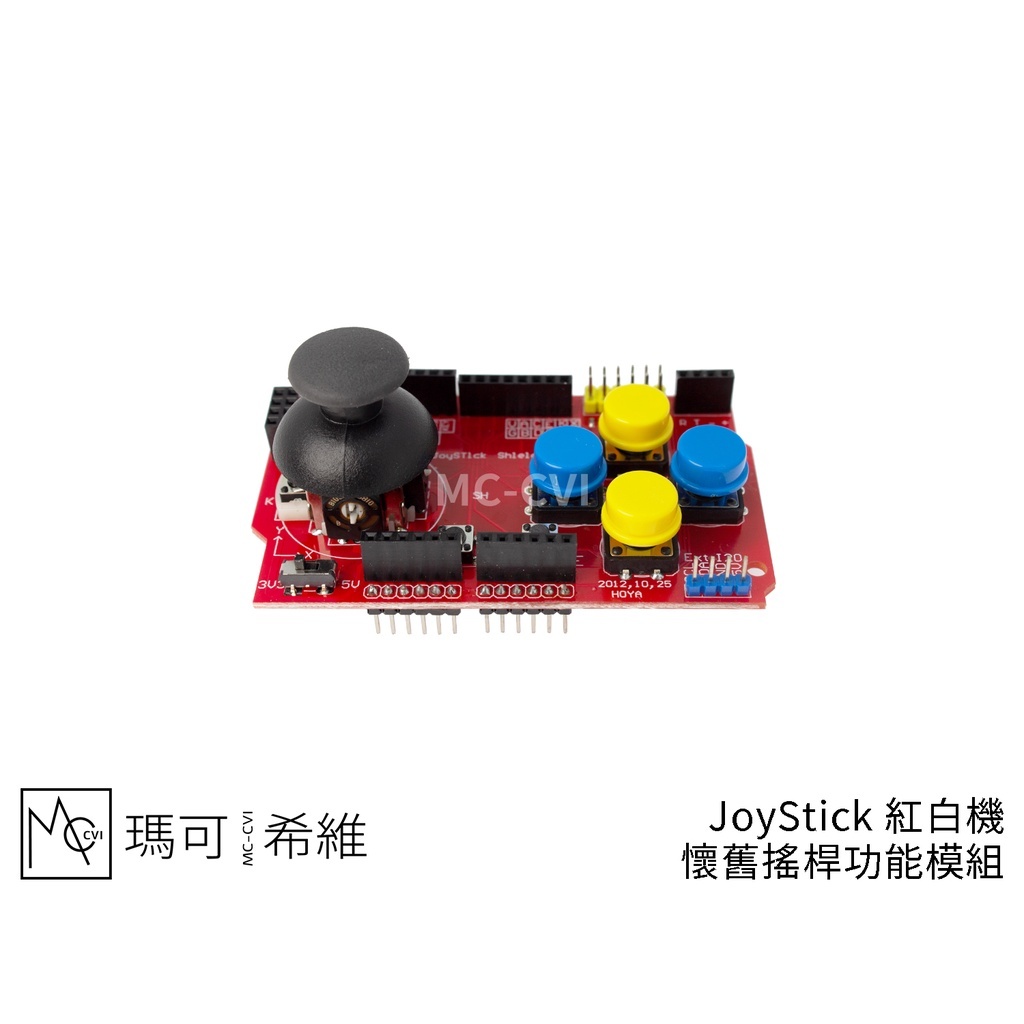

JoyStick Shield（Compatible with Arduino UNO）

JoyStick Shield（Compatible with Arduino UNO）

滿999元享免運 on order

NT$90
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
Quantity Product set quantity
The maximum quantity per submit is 99999
This quantity is invalid, please enter a valid quantity.
Sold Out

Not enough stock.
Your item was not added to your cart.

Not enough stock.
Please adjust your quantity.

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

Limit {{ product.max_order_quantity }} per order.

Only {{ quantityOfStock }} item(s) left.

Please message the shop owner for order details.
Description
Shipping & Payment
Customer Reviews
Description

※ 大陸模組有極高的CP值，在概念驗證與研發階段非常好用，但多數沒有完整的規格書，若是大規模或量產用途請務必了解商品特性並驗證後使用。 ┌關鍵字┐ 搖桿 ┌內容說明┐ 商品電路板 x 1 ┌商品介紹┐ → 本商品為Arduino UNO Shield型商品，適合直接插在Arduino UNO上使用 → 本商品有提供一個nRF24L01遙控模組的擴充插槽，讓您可以簡單的與被控制端無線通訊 → 在板子上黃色排針為各按鈕的額外連接點，各按鈕除了有連接到Arduino UNO板之外，也可以透過黃色排針區連接，具體相對位置請參考板子上的印刷 常見用途： ○ 各種搖桿 ○ 遊戲機台 ○ 遙控車、遙控載具 ○ 玩具 ┌特性說明┐ ★ 本商品 工作電壓：3.3V or 5V (板子上有個開關可以選擇使用3.3V或5V供電) 連結方法：2.54mm DIP、Arduino UNO Shield 通訊方式：數位訊號(各按鈕按下時會拉低電位)、類比訊號(X、Y軸) 鎖點：M4 x 3 腳位說明： ◎ Arduino UNO PIN 2：A按鈕 ◎ Arduino UNO PIN 3：B按鈕 ◎ Arduino UNO PIN 4：C按鈕 ◎ Arduino UNO PIN 5：D按鈕 ◎ Arduino UNO PIN 6：E按鈕 ◎ Arduino UNO PIN 7：F按鈕 ◎ Arduino UNO PIN 8：蘑菇頭下壓按鈕(K按鈕) ◎ Arduino UNO PIN 9：nRF24L01 Module PIN CE ◎ Arduino UNO PIN 10：nRF24L01 Module PIN CSN ◎ Arduino UNO PIN 11：nRF24L01 Module PIN MOSI ◎ Arduino UNO PIN 12：nRF24L01 Module PIN MISO ◎ Arduino UNO PIN 13：nRF24L01 Module PIN SCK ◎ Arduino UNO PIN A0：X軸變量 ◎ Arduino UNO PIN A1：Y軸變量 ┌相關說明┐ 基本運用：使用時僅需要透過ADC與數位訊號線就可以輕鬆使用，假設使用Arduino的場合只需要透過analogRead()讀取X軸與Y軸的變量就能知道相對應的動作方向，若連結5V，在未動作前會讀取到約2.5V，根據不同的方向會增加到5V或減少到0V，至於按鈕的部分則可以使用digitalRead()讀取，當電位拉低時就是按鈕被按下了。 進階運用：本商品有自帶一個擴充槽位可以直接接上nRF24L01模組使用，可以一瞬間就把一台Arduino變成一台無線搖桿，除此之外還支援一個NOKIA5110螢幕的模組，不過這個模組似乎已經停產了，在網路上要找到比較難一點，不過就算不連接也還是可以很彈性使用Arduino PIN 9 ~ PIN 13。
